Gerador de Energia Fotovoltaico com potência de 5,60 kWp

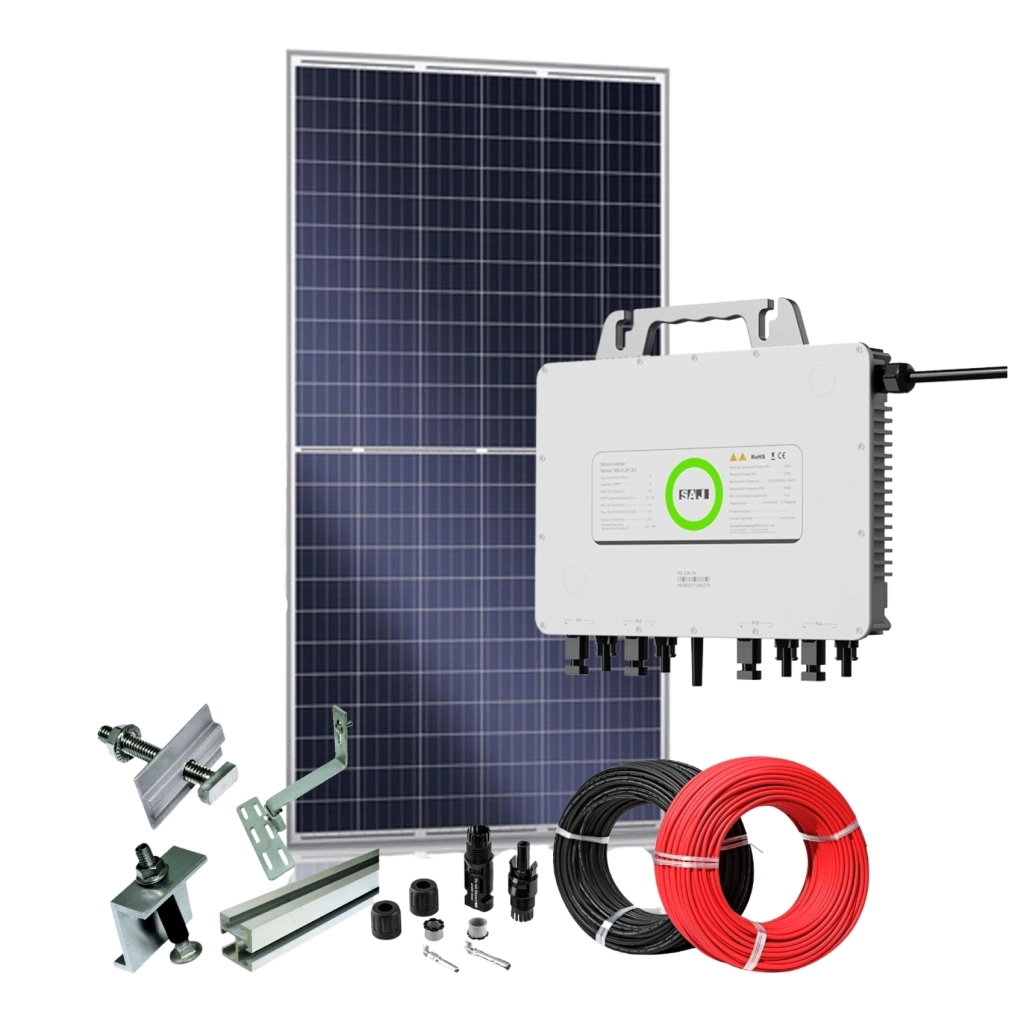

O gerador de energia fotovoltaico de 5,60 kWp é composto por:

10 Módulos Fotovoltaicos TSUN TS560S8B 560Wp 21,7% Eficiência

3 Micro Inversores Solar SAJ M2-2.25K-S4 - 2,25 kW

3 Kits de Estrutura de Fixação para 4 Módulos (Conforme Telhado Definino no Pedido)

50 Metros de Cabo Solar Flexivel 6MM 1,8KV Preto

50 Metros de Cabo Solar Flexivel 6MM 1,8KV Vermelho

8 Pares de Conector MC4

SIMULAÇÃO ESTIMADA baseada no índice de incidência de irradiação Solar da regiões do Brasil

Observação: O cálculo de produção de energia baseia-se na irradiação solar e pode ter alteração de cidade para cidade. Fatores como inclinação dos módulos fotovoltaicos, direção do telhado e sombreamento.

Principais recursos do Modulo Fotovoltaico:

Célula tipo Monocristalina Half-Cell 144 Células

Alta eficiência da célula mesmo em condições de baixa irradiação.

Menor degradação ao decorrer de sua vida útil.

Melhor coeficiente de temperatura.

Tecnologia Multi Busbar

Melhor captura de luz e coleta de corrente para melhorar a confiabilidade e a saída de energia do módulo.

Resistência PID

Excelente garantia de desempenho Anti-PID através de processo de produção em massa otimizado e controle de materiais.

Durabilidade contra condições ambientais extremas

Alta resistência à névoa de sal e amônia.

Melhor garantia na geração

Garantia do produto de 15 anos, garantia de potência linear de 87,4% aos 30 anos

Dados elétricos

Potência no ponto máximo de potência - 560W

Tensão no ponto máximo de potência - 42,3V

Corrente no ponto máximo de potência -13,25A

Tensão em Circuito Aberto - 50,10V

Corrente de Curto Circuito - 13,98A

Eficiência = 21,7%

Tolerância de potencias positiva 0~+3%

Desempenho mínimo sob condições de teste padrão STC (1000 W/m², 25 °C, espectro AM 1,5 G)

Características de temperatura

Coeficiente de temperatura (Pmax) -0.36% / °C

Coeficiente de temperatura (Voc) -0.26% / °C

Coeficiente de temperatura (Isc) 0.043% / °C

Temperatura nominal da célula (NOCT) 43±2°C

Temperatura Admissível para o Módulo em Operação Contínua -40 °C até +85 °C

Tensão máxima do sistema 1500VDC

Fusível máximo 25A

Dados mecânicos

Dimensões: 2261 mm × 1134 mm × 30 mm

Peso 29,0 kg

Cobertura frontal Vidro temperado 3,2mm revestimento antirreflexo, transmissão, baixo teor de ferro, vidro temperado

Estrutura Alumínio anodizado

Célula monocristalina 144 Células

Caixa de junção Classe de proteção IP68

Monitoramento

datalogger Wireless incluso

DIMENSIONAMENTO ESTIMADO PARA INSTALAÇÃO DOS PAINEIS

Área minima necessária - 30 m²

Peso sobre o telhado - 18Kg/m² (com estrutura)

***** ESPECIFICAÇÕES TÉCNICAS DOS PRODUTOS *****

Especificações Técnicas do Módulo Fotovoltaico

Módulo Fotovoltaico TSUN TS560S8B 560Wp

Especificações Técnicas dos Inversores Solar

SAJ M2-2.25K-S4- 2,25 KW - Clique Aqui
