Gerador de Energia Fotovoltaico com potência de 9,52 kWp

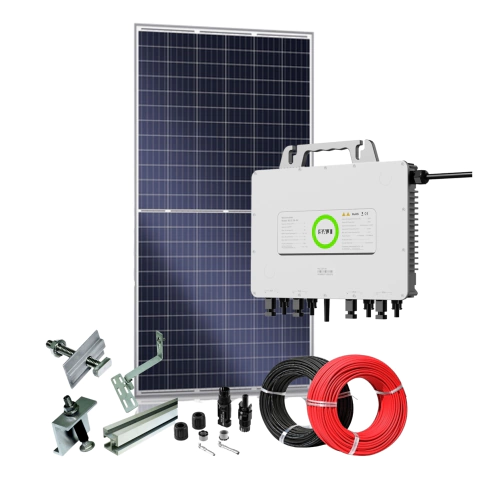

O gerador de energia fotovoltaico de 9,52 kWp é composto por:
17 Módulos Fotovoltaicos TSUN TS560S8B 560Wp 21,7% Eficiência
5 Micro Inversores Solar SAJ M2-2.25K-S4 - 2,25 kW
5 Kits de Estrutura de Fixação para 4 Módulos (Conforme Telhado Definino no Pedido)
50 Metros de Cabo Solar Flexivel 6MM 1,8KV Preto
50 Metros de Cabo Solar Flexivel 6MM 1,8KV Vermelho
8 Pares de Conector MC4
SIMULAÇÃO ESTIMADA baseada no índice de incidência de irradiação Solar da regiões do Brasil
| REGIÃO |
GERAÇÃO DE ENERGIA MENSAL |
| SUL |
1080 kWh |
| NORTE |
1170 kWh |
| CENTRO OESTE |
1349 kWh |
| SUDESTE |
1170 kWh |
| NORDESTE |
1439 kWh |
Observação: O cálculo de produção de energia baseia-se na irradiação solar e pode ter alteração de cidade para cidade. Fatores como inclinação dos módulos fotovoltaicos, direção do telhado e sombreamento.
Principais recursos do Modulo Fotovoltaico:
Célula tipo Monocristalina Half-Cell 144 Células
Alta eficiência da célula mesmo em condições de baixa irradiação.
Menor degradação ao decorrer de sua vida útil.
Melhor coeficiente de temperatura.
Tecnologia Multi Busbar
Melhor captura de luz e coleta de corrente para melhorar a confiabilidade e a saída de energia do módulo.
Resistência PID
Excelente garantia de desempenho Anti-PID através de processo de produção em massa otimizado e controle de materiais.
Durabilidade contra condições ambientais extremas
Alta resistência à névoa de sal e amônia.
Melhor garantia na geração
Garantia do produto de 15 anos, garantia de potência linear de 87,4% aos 30 anos
Dados elétricos
Potência no ponto máximo de potência - 560W
Tensão no ponto máximo de potência - 42,3V
Corrente no ponto máximo de potência -13,25A
Tensão em Circuito Aberto - 50,10V
Corrente de Curto Circuito - 13,98A
Eficiência = 21,7%
Tolerância de potencias positiva 0~+3%
Desempenho mínimo sob condições de teste padrão STC (1000 W/m², 25 °C, espectro AM 1,5 G)
Características de temperatura
Coeficiente de temperatura (Pmax) -0.36% / °C
Coeficiente de temperatura (Voc) -0.26% / °C
Coeficiente de temperatura (Isc) 0.043% / °C
Temperatura nominal da célula (NOCT) 43±2°C
Temperatura Admissível para o Módulo em Operação Contínua -40 °C até +85 °C
Tensão máxima do sistema 1500VDC
Fusível máximo 25A
Dados mecânicos
Dimensões: 2261 mm × 1134 mm × 30 mm
Peso 29,0 kg
Cobertura frontal Vidro temperado 3,2mm revestimento antirreflexo, transmissão, baixo teor de ferro, vidro temperado
Estrutura Alumínio anodizado
Célula monocristalina 144 Células
Caixa de junção Classe de proteção IP68
Monitoramento
datalogger Wireless incluso
DIMENSIONAMENTO ESTIMADO PARA INSTALAÇÃO DOS PAINEIS
Área minima necessária - 51 m²
Peso sobre o telhado - 18Kg/m² (com estrutura)
***** ESPECIFICAÇÕES TÉCNICAS DOS PRODUTOS *****
Especificações Técnicas do Módulo Fotovoltaico
Módulo Fotovoltaico TSUN TS560S8B 560Wp
Especificações Técnicas dos Inversores Solar
SAJ M2-2.25K-S4- 2,25 KW - Clique Aqui
